Cesium 内置雾更偏向远景大气和性能优化。这个案例使用后处理阶段，为每个屏幕像素计算“低处浓、高处淡”的高度雾。
实现思路导图
flowchart TD
ROOT[高度雾后处理]
ROOT --> INPUT[场景输入]
INPUT --> COLOR[颜色纹理]
INPUT --> DEPTH[深度纹理]
ROOT --> POSITION[重建世界位置与高度]
ROOT --> DENSITY[雾密度]
DENSITY --> HEIGHT[高度因子]
DENSITY --> DISTANCE[距离因子]
DENSITY --> NOISE[FBM 流动扰动]
ROOT --> COMPOSE[指数透射与颜色合成]页面与效果对象分离
页面创建 Viewer 后实例化 HeightFog，面板只调用参数接口：
fogEffect = new HeightFog(viewer, {
fogHeight: controls.fogHeight,
globalDensity: controls.globalDensity,
fogColor: controls.fogColor,
scatterStrength: controls.scatterStrength,
});普通参数直接更新 uniform，不需要销毁和重建 PostProcessStage。
深度先恢复成世界位置
后处理输入只有颜色和深度。Shader 先解包深度，再从窗口坐标恢复眼坐标，最后乘逆视图矩阵：
float depth = czm_unpackDepth(texture(depthTexture, uv));
vec4 eye = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
vec4 positionWC = czm_inverseView * (eye / eye.w);天空没有有效场景深度，应返回原颜色。否则天空会被当成离相机无限远的实体，出现整屏雾化。
高度和距离共同决定密度
像素高度低于雾顶时，根据高度衰减得到 heightFactor，再用指数消光计算随距离增加的雾量：
float density = u_globalDensity * heightFactor;
float fogAlpha = 1.0 - exp(-distanceToCamera * density);fogStartDistance 保留相机近处清晰区域。它可以避免控制面板、近景模型和地面贴近相机时被一层灰色覆盖。
噪声与散射让雾不再均匀
多频率噪声使用世界位置和时间作为输入，改变局部密度。风速决定噪声域移动速度，湍流参数决定均匀密度与噪声密度之间的混合比例。
散射项根据视线与光照方向夹角增加暖色高光。它是视觉近似，不是完整的体积光传输。
生命周期
动态时间通过 preRender 或 uniform 回调更新。销毁时必须同时移除后处理 Stage 和时间监听：
fogEffect?.destroy();
viewer?.destroy();只把 enabled 设为 false 是临时停用，不等于释放资源。
这个案例的主线是：深度恢复世界坐标 → 估算高度和距离 → 叠加噪声与散射 → 与原场景颜色混合。

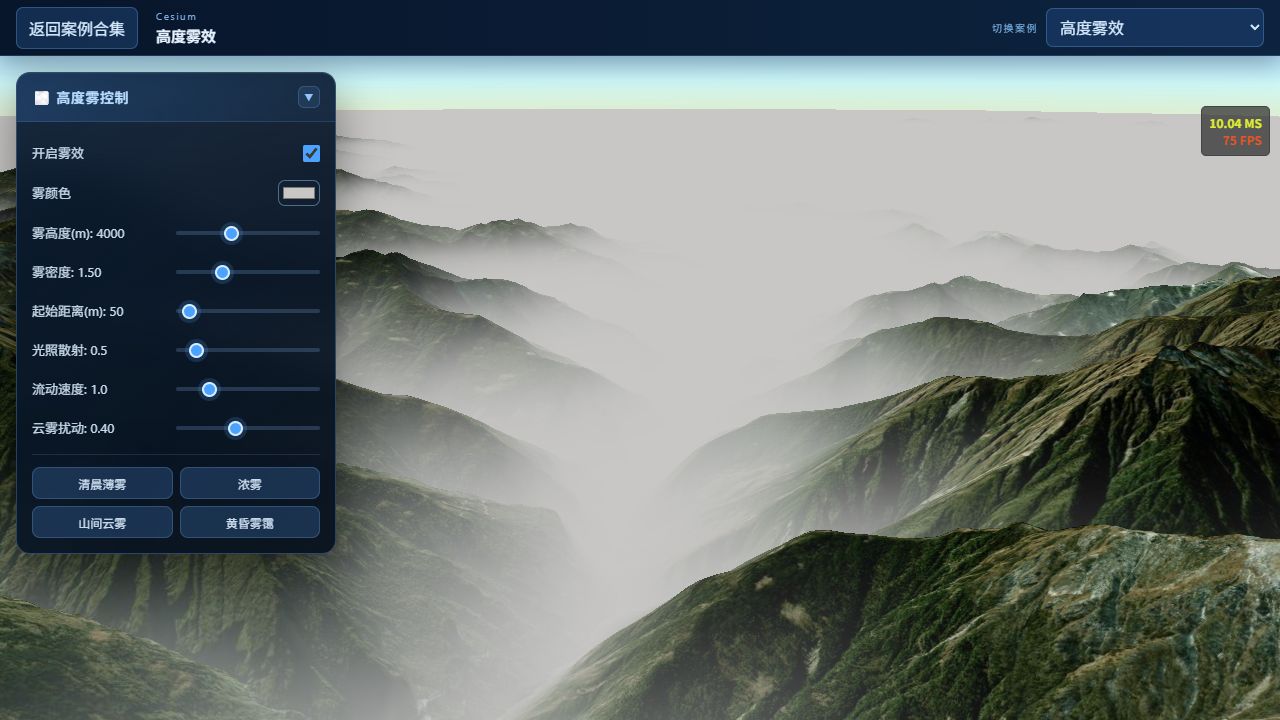

截图中的雾为何只堆在山谷
截图使用山间云雾参数。近处山脊仍清晰，远处低谷逐渐变白，说明密度同时受高度和相机距离控制。天空保持原色，因为没有有效深度的像素会提前返回。
如果只根据屏幕 y 坐标加白色渐变，移动相机后雾层会粘在屏幕上；这里先恢复世界位置，所以山谷位置随相机变化仍保持稳定。
世界高度是怎样近似的
案例用世界位置长度减去当地地球半径估算海拔：
float pixelHeight = length(positionWC.xyz) - u_localEarthRadius;u_localEarthRadius 由相机世界坐标长度减相机海拔得到。这对局部山地足够稳定，但 WGS84 是椭球，跨大纬度或全球视角会产生误差。严格做法是把世界坐标转换为椭球经纬高，代价是 Shader 运算更多。
密度公式分成四个因子
最终密度 = 全局密度
× 高度衰减
× 距离生效
× 噪声扰动高度衰减用 smoothstep 在地面到雾顶之间过渡。距离因子在起始距离前为零，之后进入指数消光。噪声只在已有密度上扰动，不能让雾顶以上凭空出现云块。
指数消光使用：
alpha = 1 - exp(-density × distance)它在近处增长缓慢，远处渐近 1，比线性乘距离更自然，也不会无限超过透明度范围。
FBM 为什么使用多层噪声
单层噪声只有一个空间尺度，看起来像均匀斑点。FBM 叠加多组频率和振幅：低频决定大片雾团，高频打破边缘。
时间只平移噪声采样域，不改变 Cesium 世界位置。windSpeed 控制平移速度，turbulence 控制噪声结果对基础密度的影响比例。
当前实现直接使用 ECEF 坐标的两个分量。局部区域可以工作，但噪声方向不等于当地东、北方向。若业务要求明确风向，应先在 CPU 计算世界到 ENU 的矩阵并传给 Shader。
后处理顺序会改变结果
高度雾读取前一阶段的颜色与深度。如果 Bloom 在雾之前，亮部先扩散再被雾混合；如果 Bloom 在雾之后，雾中的太阳散射也可能产生辉光。FXAA 通常放在接近最终输出的位置。
因此 PostProcessStage 加入集合的顺序是画面设计的一部分，不能把所有 Stage 当作可交换的滤镜。
从零复现：高度雾教程
案例源码位于 src/demos/cesiumdemos/fog/。实现顺序是先证明深度重建正确，再加入高度密度，最后才叠加噪声和流动。
第 1 步：创建最小后处理 Stage
创建 PostProcessStage，先让片元 Shader 原样返回 colorTexture。确认开关、添加和移除 Stage 正常，再读取深度。
const stage = new Cesium.PostProcessStage({
name: "height-fog",
fragmentShader,
uniforms,
});
viewer.scene.postProcessStages.add(stage);场景必须支持深度纹理。若 depthTexture 不可用，应禁用效果并给出提示，而不是让 Shader 输出整屏雾色。
第 2 步：从深度重建眼坐标
读取当前像素深度，使用 Cesium 提供的深度解包和窗口坐标转换函数得到眼坐标，再乘逆视图矩阵还原世界位置。
float depth = czm_readDepth(depthTexture, v_textureCoordinates);
vec4 eye = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
vec3 world = (czm_inverseView * vec4(eye.xyz / eye.w, 1.0)).xyz;先把世界位置或线性距离映射成灰度调试图。天空深度通常接近远平面，需要单独跳过，否则天空会被当成极远地形。
第 3 步：计算像素高度
快速方案用世界位置长度减椭球半径估算高度；精确方案在 CPU 或专用数学路径中转 Cartographic。后处理需要每像素执行，通常选择椭球近似。
float height = length(world) - u_ellipsoidRadius;完成标志：把 smoothstep(minHeight, maxHeight, height) 显示为黑白图时，低谷与高山分层方向正确。
第 4 步：组合高度和距离密度
低于雾顶时高度因子较大，超过雾顶后平滑降为零。距离因子随相机到像素距离增长，避免近处也完全被雾覆盖。
float heightFactor = 1.0 - smoothstep(u_baseHeight, u_topHeight, height);
float distanceFactor = 1.0 - exp(-distanceToCamera * u_distanceDensity);
float density = u_density * heightFactor * distanceFactor;用指数透射率 T = exp(-density) 合成，比直接线性 alpha 在远距离更稳定。
第 5 步：加入空间噪声与时间流动
用世界位置缩放后采样 FBM，时间只平移噪声域。噪声负责打破均匀边界，不应把密度变成负数。
vec3 noisePosition = world * u_noiseScale + u_wind * u_time;
float variation = mix(1.0, fbm(noisePosition), u_noiseStrength);
density *= max(variation, 0.0);先将噪声强度设为 0 验证高度雾，再逐步增加。否则深度错误和噪声图案会混在一起难以定位。
第 6 步：合成雾色
vec3 sceneColor = texture(colorTexture, v_textureCoordinates).rgb;
vec3 finalColor = mix(u_fogColor, sceneColor, transmittance);
out_FragColor = vec4(finalColor, 1.0);雾色可以根据太阳方向、视线角度或高度轻微变化，但这些属于光照增强，不应改变核心透射逻辑。
第 7 步：连接面板与生命周期
密度、颜色、雾顶、噪声和风直接更新 uniform。Stage 只创建一次；页面卸载时从 postProcessStages 移除并销毁，同时停止时间更新回调。
验收与排错
- 整个屏幕变成雾色：检查天空深度和深度解包。
- 雾层跟着相机移动：噪声必须采样世界位置而不是屏幕 UV。
- 山顶比山谷更浓：检查高度因子是否取反。
- 切换页面后帧率仍下降：确认 Stage 和时钟监听已移除。
