Cesium FFT 矩形水面：GPU 频谱海浪与随波船体

江河
2026年8月30日
7 mins
Cesium Webgis
水面 cesium fft glsl primitive

文章目录

实现思路导图
场景封装管理完整生命周期
FFT 生成多尺度波浪
Cesium Primitive 负责有限水面
船体跟随同一波场
一帧的执行顺序
适用边界
从零复现：Cesium FFT 矩形水面教程
第 1 步：先创建静态 ENU 矩形
第 2 步：生成初始频谱
第 3 步：推进时变频谱
第 4 步：执行二维逆 FFT
第 5 步：把多级联位移接入 Primitive
第 6 步：加入网格 LOD
第 7 步：驱动船体姿态
第 8 步：管理重建与释放
验收与排错

这个案例在 Cesium 地形中放置一块有限矩形水面。海浪由 GPU FFT 频谱模拟产生，船体再从同一水面状态中读取高度和斜率，得到升沉、俯仰与横摇。

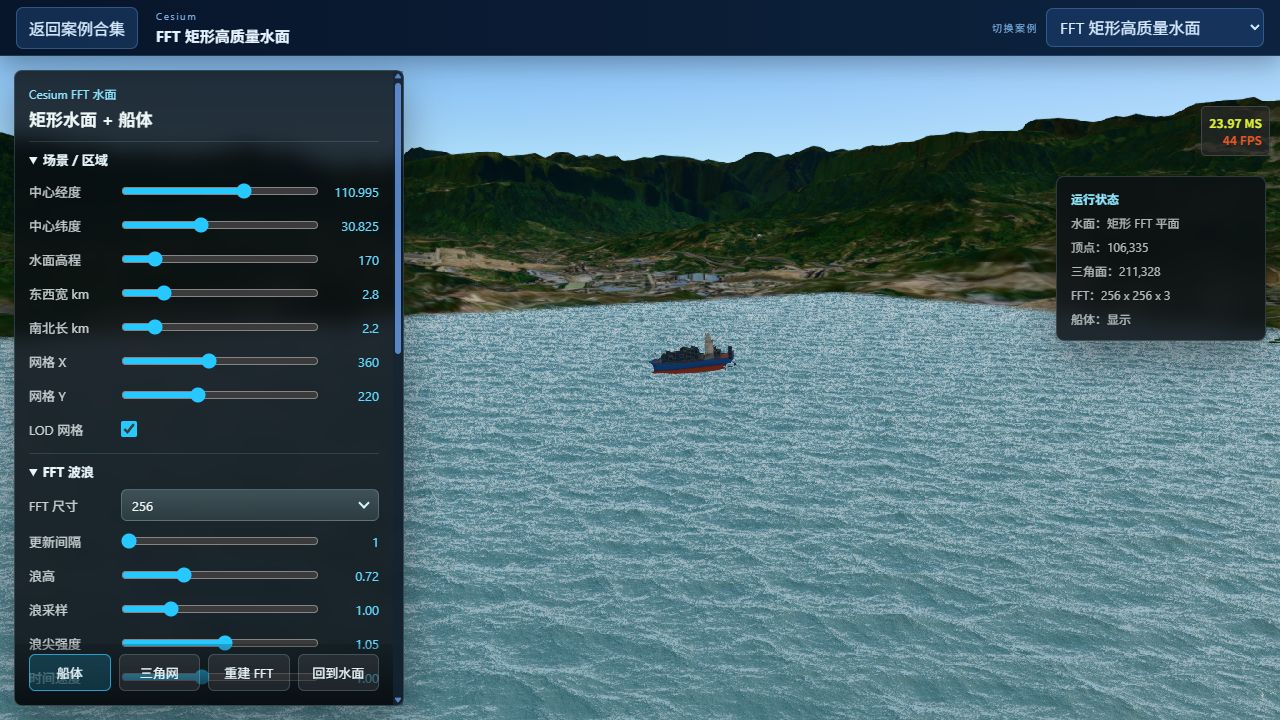

山地水域中的矩形 FFT 水面、船体和运行状态面板

实现思路导图

flowchart TD
  ROOT[Cesium FFT 矩形水面]
  ROOT --> SPECTRUM[波谱模拟]
  SPECTRUM --> H0[风与水深生成 h0]
  SPECTRUM --> FFT[时变频谱与二维逆 FFT]
  ROOT --> TEXTURE[位移导数与泡沫纹理]
  ROOT --> WATER[Cesium 水面]
  WATER --> ENU[ENU 矩形网格]
  WATER --> SHADING[反射透射与浪尖]
  ROOT --> BOAT[五点采样驱动船体]
  ROOT --> QUALITY[级联 LOD 与资源管理]

截图中的矩形水面已经在持续计算，船体位于波场内部。状态面板显示的 FFT 尺寸、级联数量、计算 pass 和网格三角形数，分别对应频域分辨率、空间尺度数量、每帧 GPU 工作量和最终几何成本。

场景封装管理完整生命周期

CesiumFftWaterScene 负责 Viewer、水面 Primitive、船体、相机和销毁。页面面板只修改参数：

const scene = new CesiumFftWaterScene(viewer, {
  center,
  width,
  height,
  fftSize: 256,
});

水面位置或尺寸变化会影响模型矩阵和网格；浪高、浪尖、清澈度等参数只影响计算纹理或材质 uniform。

这个分层决定了交互能否保持流畅。中心点、宽高和网格等级改变顶点与包围体，需要重建 Primitive；颜色、透明度、Fresnel、浪高倍率只改 uniform；FFT 尺寸和级联范围改变 RenderTexture 尺寸，需要销毁并重建模拟器。

FFT 生成多尺度波浪

程序先根据风向和频谱生成初始复数振幅，再随时间更新频域相位，最后通过二维逆 FFT 得到位移和斜率纹理。

多个级联分别覆盖长浪、中浪和细碎波纹。每个级联使用不同世界尺度，最终在材质中合成。单一纹理很难同时表现公里级波形和近景细节。

初始频谱为每个波数 k 保存复数振幅 h₀(k)。运行时不重新生成随机海面，只推进色散相位：

h(k, t) = h₀(k) · exp(iωt) + conj(h₀(-k)) · exp(-iωt)
ω(k) = sqrt(g · |k| · tanh(|k| · depth))

第一项让波向前传播，第二项保证逆变换后的高度是实数。风向决定能量集中方向，水深进入色散关系，浪高只是最终位移的倍率。修改风场或频谱参数必须重建 h₀；修改时间速度只影响相位推进。

simulation.update(time);
const displacementMaps = simulation.getDisplacementMaps();

FFT 尺寸从 128 提升到 256 时，计算像素数按面积增长，二维变换的 pass 数也会增加。

二维逆 FFT 拆成横向和纵向蝶形计算，每一维需要 log₂N 个阶段。案例还要生成频谱、时变频谱、位移和导数，所以统计公式是每个级联约 4 × log₂N + 6 个计算 pass。256 不是 128 的两倍成本：纹理像素先变为四倍，每个方向又多一个蝶形阶段。

逆变换输出不只有高度。水平位移让浪尖前倾，空间导数重建法线，位移 Jacobian 的压缩区域用来生成泡沫。三者来自同一波谱，所以波峰、光照和白沫不会互相漂移。

Cesium Primitive 负责有限水面

矩形网格在局部 ENU 坐标中创建，再由 modelMatrix 放到指定经纬度和海拔。顶点 Shader 从位移纹理读取高度，片元 Shader使用法线、天空色和底色计算反射与透射。

LOD 网格让近处拥有更多三角形，远处减少细分。面板中的三角网开关用于检查网格密度，不属于最终水面材质。

矩形顶点先处于局部 ENU 平面。顶点 Shader 用局部 x/y 与各级联世界长度计算周期 UV，采样位移纹理后再由 modelMatrix 放回地球。有限矩形的包围球必须额外包含最大浪高，否则 Cesium 可能在波峰仍可见时提前把 Primitive 剔除。

片元阶段先由导数恢复动态法线，再计算视线与法线夹角。掠射角更偏天空反射，俯视角增加水体底色与透射，这就是 Fresnel 在水材质中的职责。“清澈度”改变反射与底色的混合，不会改变波浪几何。

船体跟随同一波场

船体中心、船首和船侧分别采样水面。中心高度决定升沉，前后高度差得到俯仰，左右高度差得到横摇。

const center = water.sampleWaterLocal(x, y, scratch.center);
const bow = water.sampleWaterLocal(bowX, bowY, scratch.bow);
const side = water.sampleWaterLocal(sideX, sideY, scratch.side);

采样必须与 GPU 海浪使用相同频谱、时间和尺度。另写一套正弦函数只能得到近似运动，船体会与可见波峰错位。

案例实际使用中心、船首、船尾、左舷和右舷五个位置。中心高度决定升沉；首尾高度差构成前向切线；左右高度差构成横向切线；两条切线叉乘得到船体朝上的法线。最终姿态会做时间平滑，避免 FFT 网格高频分量让船体快速抖动。

这里的“同源采样”是同一组频谱参数和时间函数，不代表从 GPU 纹理同步读回 CPU。频繁 readPixels 会阻塞渲染管线，因此船体采样器在 CPU 侧复现有限数量的频谱分量，用相同种子、尺度和相位近似可见波场。

一帧的执行顺序

根据当前时间更新各级联频域相位。
横向、纵向执行逆 FFT，组装位移和导数纹理。
Cesium Primitive 在顶点阶段读取位移，在片元阶段读取导数。
CPU 采样器计算船体五点高度，更新船体位置与姿态。
场景提交水面、船体和调试图层。

销毁时要同时释放 Primitive、级联纹理、Framebuffer、ShaderProgram、船体模型和事件监听。只从 scene.primitives 移除水面并不足以回收 FFT 的 GPU 资源。

适用边界

矩形水面适合湖泊、港池和局部海域。它不会自动贴合任意海岸线，多边形岸线仍需要遮罩、裁剪或专用网格。

主线是：频谱初始化 → GPU 逆 FFT → 位移与法线纹理 → Cesium Primitive 渲染 → 同源采样驱动船体姿态。

从零复现：Cesium FFT 矩形水面教程

案例源码位于 src/demos/cesiumdemos/fft-rectangle-water/。核心类分别负责频谱模拟、Cesium Primitive 和完整场景生命周期，学习时也按这个顺序实现。

第 1 步：先创建静态 ENU 矩形

根据中心经纬度建立 ENU 模型矩阵，在局部 XY 平面生成宽高可调的规则网格。初期使用纯色材质，不做任何位移。

const modelMatrix = Cesium.Transforms.eastNorthUpToFixedFrame(center);
const primitive = new CesiumFftWaterPrimitive({
  modelMatrix,
  width: 2000,
  height: 1200,
});

完成标志：矩形中心、宽高和朝向正确；移动相机后不会离开指定水域；包围球覆盖整个矩形。

第 2 步：生成初始频谱

为每个离散波数生成两个高斯随机数，通过目标波谱计算复数振幅 h₀(k)。风向、风速、重力、水深和级联世界长度都在这一阶段进入。

先固定随机种子。每次刷新得到同一个初始海面，才能比较参数和排查后端差异。改变风或频谱时重建 h₀，只改变时间速度则不需要。

第 3 步：推进时变频谱

每帧根据色散关系计算相位，组合 h₀(k) 和其共轭项，保证空间域高度为实数。同时在频域乘 ikx/iky 生成斜率和水平位移所需分量。

vec2 phase = vec2(cos(omega * time), sin(omega * time));
vec2 h = complexMultiply(h0, phase)
       + complexMultiply(conjugateH0MinusK, conjugate(phase));

临时显示频谱幅值，中心低频区应平滑，风向方向能量更集中。

第 4 步：执行二维逆 FFT

先做横向蝶形 pass，再做纵向蝶形 pass。每个阶段在两张浮点纹理之间 Ping-Pong，并根据阶段读取不同的 butterfly 索引或旋转因子。

128 需要每个方向 7 个阶段，256 需要 8 个阶段。所有级联完成后组装位移和导数纹理。最终若出现棋盘符号翻转，检查逆 FFT 的排列和 (-1)^(x+y) 修正。

第 5 步：把多级联位移接入 Primitive

顶点 Shader 根据局部世界坐标和每个级联长度计算周期 UV，分别采样长、中、短波位移并求和。最大水平位移和浪高要扩展 Primitive 包围体。

片元 Shader 读取导数重建法线，依次计算 Fresnel、太阳高光、深水颜色、透明度和泡沫。先关闭短波和泡沫，只看长波几何，再逐级打开。

第 6 步：加入网格 LOD

近水面需要足够顶点承载位移，远处则可以降低细分。质量档位分别保存 FFT 尺寸、级联数和网格行列数，不要用一个“高质量”布尔值隐式控制所有资源。

三角网调试开关用于确认近处细分是否足够。波谱纹理再精细，如果几何只有几十个三角形，也无法形成清晰轮廓。

第 7 步：驱动船体姿态

采样中心、船首、船尾、左舷和右舷五点。中心决定高度，首尾差和左右差构造两条切线，叉乘得到上方向，再生成四元数。

const forward = normalize(bow.position - stern.position);
const right = normalize(starboard.position - port.position);
const up = normalize(cross(forward, right));

对位置和四元数做与帧率无关的指数阻尼。短级联权重可以降低，防止船体追随每一条细碎波纹抖动。

第 8 步：管理重建与释放

中心、范围和网格改变时重建几何；FFT 尺寸与级联改变时重建模拟纹理；水色、清澈度和浪高倍率更新 uniform。页面卸载时销毁所有 Framebuffer、Texture、ShaderProgram、Primitive 和船体对象。

验收与排错

波浪只有上下移动：检查频域水平位移和顶点 XY 位移。
法线细节与波峰错位：导数纹理必须使用相同时间和级联 UV。
船体穿浪：检查 CPU 采样器的频谱参数、种子和时间。
提升 FFT 后帧率骤降：同时记录纹理像素、pass 数和级联数，不要只看 N。
