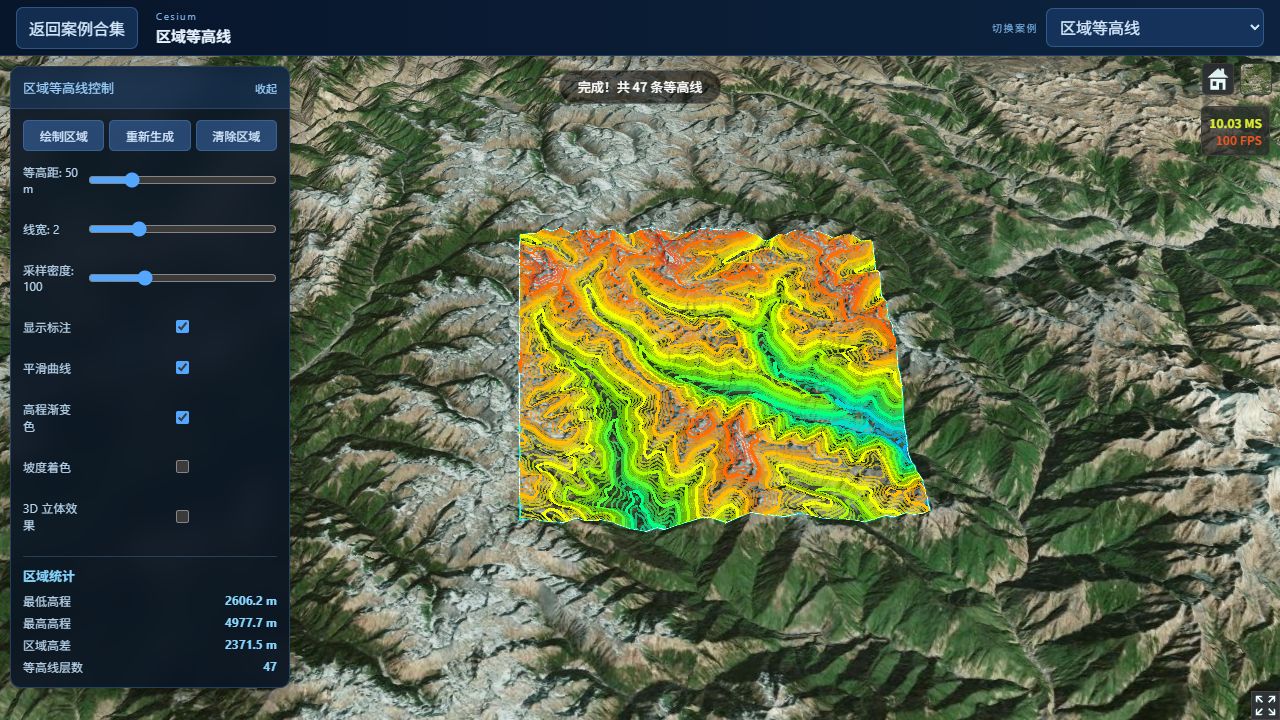

区域等高线案例把用户绘制的多边形转成一张规则高程网格，再用 Marching Squares 提取指定等高距的线段。截图中的区域完成了 100×100 采样，得到 47 层等高线。
实现思路导图
flowchart TD
ROOT[区域等高线]
ROOT --> INPUT[分析输入]
INPUT --> POLYGON[绘制多边形]
INPUT --> GRID[规则采样格]
ROOT --> TERRAIN[地形高度场]
ROOT --> EXTRACT[线条提取]
EXTRACT --> MS[Marching Squares]
EXTRACT --> JOIN[线段拼接与裁剪]
ROOT --> RENDER[贴地或立体渲染]
RENDER --> LABEL[色带与高程标注]绘制阶段只确定边界
CesiumDrawTool 用左键追加点、右键结束。绘制中的面和闭合辅助线由 CallbackProperty 更新，结束后再固化为静态几何。
const dynamicHierarchy = new Cesium.CallbackProperty(
() => new Cesium.PolygonHierarchy(activeShapePoints),
false,
);这一阶段不采样地形。把高成本计算延后到边界确认后，可以避免鼠标移动时反复发请求。
在包围盒内建立采样网格
程序按多边形包围盒生成规则经纬网，过滤边界外的点，然后调用地形采样接口。采样密度为 100 时，横纵方向各有约 100 个位置，实际请求量还要看边界形状。
规则网格是 Marching Squares 的前提。每四个相邻高程点形成一个单元，某个等高值与四条边的交点决定该单元内的线段形态。
提取与连接线段
对最低到最高高程按等高距循环，每个高度都遍历网格单元：
for (let level = minLevel; level <= maxLevel; level += interval) {
const segments = marchingSquares(heightGrid, level);
const lines = connectSegments(segments);
renderContourLines(lines, level);
}connectSegments 需要容差。地形坐标经过插值后存在浮点误差，只按完全相等比较端点会产生大量断线。
颜色、平滑与三维抬升
高程渐变色根据当前等高值在最小值和最大值之间的比例取色。平滑曲线只改变折线外观，不增加采样精度。3D 立体模式把线放到对应海拔，普通模式则更接近贴地显示。
坡度着色来自高程网格的局部梯度，它与等高线提取共用同一批采样数据，无需再次请求地形。
交互重新生成
修改等高距、线宽或显示选项时，可以复用高程网格；修改采样密度或区域边界才需要重新采样。区分这两类更新，能让面板调节保持即时响应。
截图中的 47 条等高线怎么得到
截图选区最低高程 2606.2 米，最高高程 4977.7 米，等高距为 50 米。程序把首个等高值向上对齐到 50 的整数倍，再逐层计算，因此层数约为：
floor(4977.7 / 50) - ceil(2606.2 / 50) + 1 = 47彩色面是同一份高程网格生成的高程渐变，不是另一套影像。等高线、坡度着色、统计和悬停查询共享采样快照，这也是该案例的主要设计思路。
Marching Squares 如何决定线段
每个网格单元有四个角。将角点高程与当前等高值比较，可得到 4 位状态码。绝大多数状态只对应一条线段；鞍点状态会有两种连接方式，需要用单元中心高程或渐近判别决定连接方向。
交点位于边上的比例使用线性插值：
t = (level - h0) / (h1 - h0)
p = p0 + t × (p1 - p0)若 h0 与 h1 极接近，需要设置 epsilon，避免除零和交点抖动。
线段怎样拼成长线
Marching Squares 输出的是每个单元内的短线段。程序把端点量化到容差网格，用哈希表寻找首尾相接的线段，再合并为折线。
容差过小会留下断口，过大会把邻近但不同的等高线错误连接。合并后再执行平滑，顺序不能反过来；对短线段先平滑会让端点失去可连接性。
多边形边界的处理
包围盒内的规则采样点不一定都在用户多边形中。边界外点标记为无效，Marching Squares 遇到无效角点时跳过或在边界处裁断。
如果只对最终线做多边形裁剪，而采样阶段保留外部山峰，边界附近的插值仍会受到区域外高程影响。因此有效掩膜应与高程网格一起参与单元计算。
3D 立体模式和贴地模式
贴地模式依赖地形深度，适合地图浏览。立体模式把每条线放到自身等高值，并可增加轻微抬升，能看出层级关系，但远处容易被地形遮挡。
标注不应该每条线每隔固定顶点创建一个 Label。应按屏幕距离、折线长度和最大数量抽样，否则高密度等高线会让标签数量超过线本身。
这个案例的主线是：绘制多边形 → 规则网格采样 → Marching Squares 提取 → 线段连接和平滑 → Primitive 与标注渲染。
从零复现：区域等高线教程
案例源码位于 src/demos/cesiumdemos/contour-lines/。建议先用矩形和 32×32 采样格验证算法，再切换到任意多边形和更高质量。
第 1 步：绘制并规范分析区域
收集用户点击的经纬度，结束时移除重复末点并统一顶点方向。计算包围矩形，同时保留原始多边形用于最后裁剪。
在区域中心建立 ENU 坐标。规则采样和折线连接在二维米制平面中完成，渲染前再转换回经纬度，避免直接用经纬度计算距离和插值。
第 2 步：生成规则高度格
按 rows × columns 遍历包围矩形，为每个格点生成 Cartographic。调用 sampleTerrainMostDetailed 批量采高，并把结果写入固定顺序的 Float32Array。
const index = (row, column) => row * columns + column;
heights[index(row, column)] = samples[index(row, column)].height;完成标志：打印最小高程、最大高程和有效样本率；范围应与当前山地相符，数组中不应出现整行 0 或 NaN。
第 3 步：生成等高值序列
给定间距 interval，从 ceil(min/interval) * interval 开始，到最大高度结束。不要从最小高度本身开始，否则标签会出现难读的小数。
for (let level = first; level <= maxHeight; level += interval) {
levels.push(level);
}截图中的 47 级就是这一步根据采样范围和间距计算出来的，不是预先写死的线条数量。
第 4 步：执行 Marching Squares
每个采样小格有四个角。比较四角高度与当前等高值，得到 4 位 case。查表确定需要连接的边，并在线性插值后得到精确交点。
t = (level - hA) / (hB - hA)
point = A + t · (B - A)遇到 5 和 10 这类鞍点 case 时，用格心平均高度决定连接方向。若固定选一条对角线，等高线会在鞍部错误交叉。
第 5 步：把短线段拼成长折线
Marching Squares 输出大量无序短线段。把端点按空间容差量化成 key，建立“端点到线段”索引，再从任意未访问线段向两端追踪。
容差应小于半个采样格。过小会因为浮点误差断线，过大会把相邻等高线粘在一起。拼接后可以使用 Chaikin 或 Catmull-Rom 做一次轻度平滑，但不能让平滑曲线越出原多边形。
第 6 步：裁剪并渲染
检查折线点或线段中点是否位于原多边形内，裁掉包围矩形外多余部分。贴地模式使用 GroundPolyline；立体模式把等高值写成 Cartesian 高度，再用 Primitive 批量提交。
颜色按 (level-min)/(max-min) 查渐变色。标签按折线屏幕长度稀疏抽样，文本使用真实等高值。
第 7 步：处理参数重算
采样分辨率变化需要重新采高；等高距变化只需重新提取；颜色和线宽只需更新渲染层。将三类参数拆开，拖动颜色时就不会重新请求地形。
验收与排错
- 等高线呈锯齿：提高采样分辨率或轻度平滑，不要只增加渲染顶点。
- 鞍部出现 X 形交叉：补上 5/10 case 的判别。
- 多边形外仍有线：提取后必须按原区域裁剪。
- 标签挤成一团：按屏幕距离和全局上限抽样。
